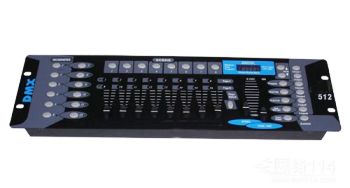

MDX-512控製台


功能說明
Function

功能特徵:可控制1220個通道電腦燈 ,A頁(1-10)和B頁(11-20)項或AB頁同時啟動;可存儲6個大

程式,每個程式192步(即192 Scene);具有手動、聲控和自動三種動作模式;在自動運行模式中,FADE

可選擇全部具有FADEX/Y,具有FADE,都具有SPEED調節;每個Scanners中都可設置任一CH控制和Assign

(搖桿)或轉盤;具有Black out輸出功能;具有MIDI觸了BankChaseBlack out功能;控台之間可相互傳遞

內部的已編程資料;有LCD液晶顯示器和LED指示;有DMX極性選擇;電源極性自動保護;走程式時暫停

功能;DMX 512電腦燈控制臺專門設計用於控制各種電腦燈的運行  。

可實現多場景、可同時多燈的程式運行。備有兩組DMX 512信號輸出。本機具有及其方便靈活的編輯模式

和運行模式,易學易用,適合大小劇場演出、歌舞表演、電視台演播台. 大型遊樂場合, 表演等場合使用。


可簡單直接連接電腦燈、搖頭燈、煙霧機、各種帶512控制信號的LED,輸出信號標準 DMX 512 國際標準,

能滿足各種場合的使用基本需要具有高級的人機界面,編輯程式和程式的調用非常方便、快捷

240DMX512通道,可控1216通道電腦燈,帶背光的LCD顯示。程式總數(場景)可達480步,

場景漸變速度0.1~25.5秒,24個調光通道,128K打容量存貯。具有手動、聲控和自動三種操作模式,控台
之間可相互傳遞內部的已編程資料。

品番    MPL-D013           INDIGO  192搖頭燈光控制台
輸出信號    標準 DMX 512 國際標準           INDIGO燈光控制台簡易操作
總通道數     192通道, 可控電腦燈數量 12 , 可控電腦燈最大通道數 16通道
調光通道     18 通道
顯示幕      LCD液晶顯示幕, 16× 2字元
輸入電壓      100~120V  /    220~230V    /    50-60Hz
外型尺寸
Dimension
     L510×W135×H70 mm       包裝尺寸 :   L570×W185×H120 mm
本體重量
Weight
     2.5KG    毛重:2.9KG



DMX-512系列燈光控制臺簡易操作步驟

,電腦燈程式()的編輯,對應控制臺面板
[BLACK],使該LED熄滅:
[EDIT/RUN],使該LED,進入編程狀態:
按數字(P1—P12)中任意鍵一次,選擇要編程的程式()編號,顯示在LCDChase[ ].
再按數位(P1—P12),選擇受控的電腦燈,使用權之對應的LED燈亮,若對應指示燈不亮,則表示該燈未選中,不受第5步的影響.
推動(CH1—CH8)調節電腦燈各對應通道資料,或按SA/SB,推動CH9—CHD16調光對應的電腦燈效果(如果已經設置了X,Y運動方向掃描通道轉移,則其中有兩個直滑電位器推杆不起作用,您可操縱右下角搖擺電器獲取資料.)
重複4,5,調節其他電腦燈,使之所需電腦燈場景達到預定效果.
推動[SPEED],[CROSS]電位器,調節好場景停留時間及場景過渡時間.
[ + ] ,記憶此步場景效果,並進入下一步編輯.(若按[ - ] ,可查看上一步的場景,重複4,5,6,7步修改,再按[ + ]貯存.)
重複4-8,編輯其他場景(程式步).
[EDIT/RUN],使該對應指示燈熄滅,記憶並退出編輯狀態,進入運行狀態.
重複2-10,編輯其他程式場.


,電腦燈編程的運行
[EDIT/RUN],使該對應LED燈熄滅.
按數位鍵(P1-P12),選擇程式()編號,使之運行,若該程式()未被編輯,則按此鍵號時對應的LED燈不亮.
調節[SPEED][CROSS]電位器,改變場景與場景之間的停留時間及場景漸變運行速度,[SPEED] [CROSS]電位器處於下部份AUTO區域,則自動運行已編輯好的場景停留及場景過渡時間.
[CROSS MODE],可轉換運行模式,詳見:,雙功能鍵區說明
若想執行手動或自動混合運行程式,則可按下述步驟設定運行.
首先釋放通道:[CHANNELS],再按(P1—P8)(或按[SHIFT],再按PCH9—PCH16),釋放對應通道,F變成O,最後再按[CHANNELS],記憶退出.(F:代表該對應通道,在程式運行中不,接收手動資料,受已編程式控制.O:代表該對應通道在程式運行中,已不再受程式控制,接受手動推子資料.)
選好要運行釋放通道的燈:[MANUAL],再按(P1—P12),選出要執行手動控制的燈號,隨機推動相應已釋放好的電位器推子,執行手動+自動混合運行程式,  [MANUAL]退出手動選擇.

[BLACK]可使運行程式()做暫停/啟動選擇,對應鍵LED燈滅時則輸出運行正常.


,特殊場景表現,在運行程式狀態下([RUN/EDIT]鍵對應指示燈熄滅),[RUN SCENE],再按P1—P12中任意鍵,可調出已編程的第1號程式場中的前12個場景,所以我們建議第1號程式場的前12個場景在編程時,最好有特殊定義,可作一些特技表演效果.

,如何設置,取消搖滾桿電位器,,設置搖滾桿電位器設置 : [RUN/EDIT],使該指示燈點亮,緊接著按[SET X/Y],根據液晶屏的提示,(P1-P8)或按SA/SB,(PCH9—PCH16)中選取出兩個對應電腦燈X,Y運行方向的掃描通道,轉移到脹搖滾杆電位器去控制綠色指示燈,隨即點亮,如果輸入錯誤,[DELETE]鍵取消輸入,重新鍵入正確的對應通道,再按[SET X/Y]鍵記憶退出.
取消搖滾桿電位器設置:[SET X/Y]狀態下,[DELETE]清除輸入資料,綠色指示燈隨即熄滅,再按[SET X/Y]鍵記憶退出.


,常規調光控制
點控:按動P13-P24控制調光的206-217通道,指示燈亮時表示輸出100%,指示燈滅時輸出0%.
分控:在非編程狀態下,SCAN/LIGHT鍵使指示燈亮,進入調光狀態,SA/SB/SC選擇調光控制的通道頁面,推動推子區的各個推子調節調光輸出.
